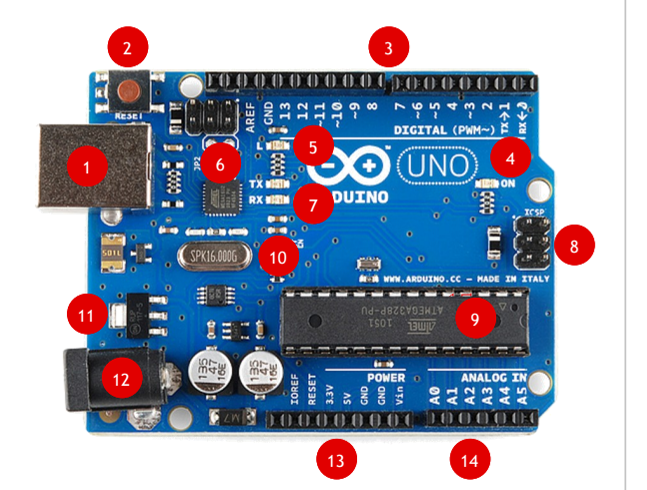

1)Conector USB para el cable Tipo AB

2)Pulsador de Reset

3)Pines de E/S digitales y PWM

4)LED verde de placa encendida

5)LED naranja conectado al pin13

6)ATmega 16U2 encargado de la comunicación con el PC

7)LED TX (Transmisor) y RX (Receptor) de la comunicación serial

8)Puerto ICSP para programación serial

9)Microcontrolador ATmega 328, cerebro del Arduino

10)Cristal de cuarzo de 16Mhz

11)Regulador de voltaje

12)Conector hembra 2.1mm con centro positivo

13)Pines de voltaje y tierra

14)Entradas análogas

El curso podras seguirlo mediante:

El IDE de arduino: Encontraras los programas que tienen que ejecutar en cada una de las lecciones.

El programa Visualino: Verás en cada lección la imagen con los bloques que necesitaras componer.
